Codo de Conexión Rápida

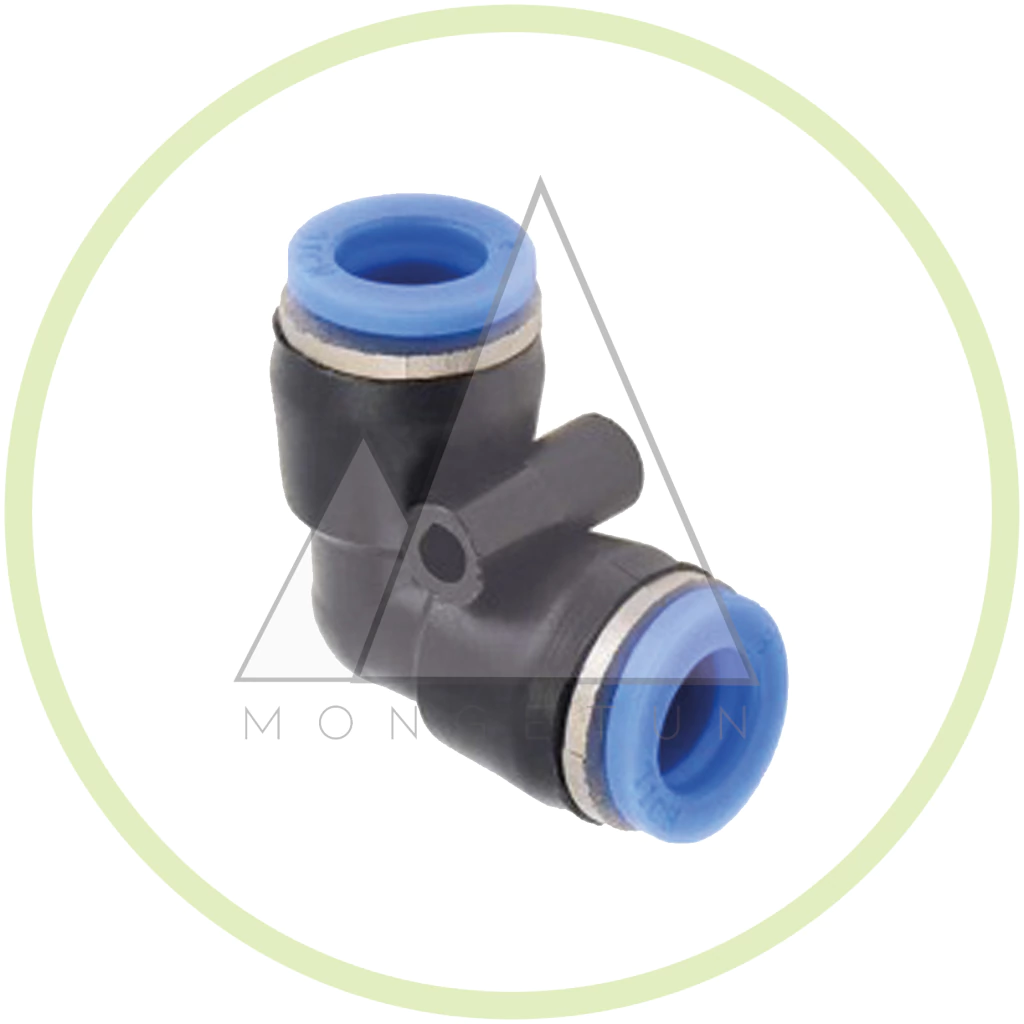

El Codo de Conexión Rápida para Tubo Neumático permite unir dos tramos de tubo y cambiar la dirección del circuito a 90°, facilitando el armado de instalaciones de aire comprimido.
Disponible en 6, 8, 10 y 12 mm, es un accesorio para organizar recorridos en máquinas, tableros y puestos de trabajo donde se necesita una conexión angular.
Su sistema de conexión rápida permite insertar tubos compatibles, simplificando las tareas de montaje y mantenimiento en gomerías, talleres e instalaciones neumáticas.
Características principales
-
Producto: codo de conexión rápida.
-
Formato: angular a 90°.
-
Medidas disponibles: 6, 8, 10 y 12 mm.
-
Aplicación: conexión de tubos en circuitos de aire comprimido.
-
Sistema de montaje: inserción del tubo en alojamientos compatibles.
-
Selección de medida: según el diámetro exterior del tubo.
-
Compatibilidad: según material, dimensiones y condiciones de servicio del tubo y del conector.
-
Presión y temperatura admisibles: según la especificación del modelo.
Opciones disponibles
| Variante |
Diámetro exterior del tubo compatible |
| 6 mm |
6 mm |
| 8 mm |
8 mm |
| 10 mm |
10 mm |
| 12 mm |
12 mm |
Las medidas corresponden al diámetro exterior del tubo, no a su diámetro interior.
Verificá también la medida de ambos extremos del codo. Si la instalación requiere unir tubos de diferentes diámetros, debe seleccionarse una conexión reductora adecuada.
¿Para qué se utiliza?
Se utiliza para cambiar la dirección de una línea neumática sin forzar una curva cerrada en el tubo.
Permite:
-
Armar recorridos a 90° en sectores con espacio limitado.
-
Conectar tramos de tubo dentro de máquinas y equipos.
-
Ordenar líneas neumáticas en tableros y puestos de trabajo.
-
Reemplazar conectores deteriorados o con pérdidas.
-
Facilitar intervenciones de mantenimiento mediante conexiones desmontables.
El formato angular ayuda a dirigir el tubo hacia el recorrido previsto, evitando dobleces que puedan restringir el paso de aire.
Aplicaciones en gomerías y talleres
Puede utilizarse en circuitos compatibles de:
-
Desarmadoras de neumáticos.
-
Cilindros y accionamientos neumáticos.
-
Válvulas de control y distribuidores de aire.
-
Tableros neumáticos.
-
Equipos de automatización.
-
Instalaciones auxiliares de aire comprimido.
La compatibilidad depende del tubo utilizado, la presión, la temperatura y el caudal que necesita el equipo.
Compatibilidad con tubos neumáticos
Este tipo de conexión debe utilizarse con tubos cuyo material y dimensiones estén admitidos por el fabricante del conector.
Antes de instalar, comprobá:
-
Diámetro exterior correcto.
-
Material del tubo autorizado para el modelo.
-
Superficie exterior limpia y sin rayaduras.
-
Corte recto y sin deformaciones.
-
Presión y temperatura compatibles.
La aptitud para tubos de poliuretano, poliamida u otros materiales debe confirmarse para la presentación seleccionada.
Una manguera flexible de goma no debe considerarse compatible únicamente porque tenga una medida similar.
Cómo elegir la medida adecuada
Para reemplazar un codo existente, revisá la inscripción del tubo o medí su diámetro exterior con un calibre.
Además de la medida, considerá:
| Aspecto |
Qué verificar |
| Configuración |
Que corresponda un codo con conexión rápida en ambos extremos |
| Diámetro |
Coincidencia con el tubo instalado |
| Material del tubo |
Compatibilidad con el conector |
| Presión de servicio |
Dentro del límite admitido |
| Temperatura |
Compatible con tubo y accesorio |
| Caudal |
Paso de aire suficiente para el circuito |
| Espacio de montaje |
Acceso para insertar y retirar el tubo |
El diámetro exterior del tubo no determina por sí solo el caudal: también influyen su diámetro interior, longitud y las restricciones del circuito.
Recomendaciones de instalación
-
Aislá y despresurizá el circuito antes de intervenir.
-
Elegí el codo de la medida correspondiente.
-
Cortá el tubo perpendicularmente, utilizando una herramienta adecuada.
-
Revisá el extremo, evitando rebabas, suciedad y deformaciones.
-
Insertá el tubo hasta el fondo según las instrucciones del conector.
-
Comprobá la retención con una tracción suave.
-
Presurizá y verificá la ausencia de pérdidas.
Dejá suficiente longitud de tubo para evitar esfuerzos sobre el codo. Respetá el radio mínimo de curvatura del tubo en el resto del recorrido.
Para retirar el tubo, despresurizá la línea y utilizá el mecanismo de liberación indicado para el modelo.
Beneficios para la instalación
-
Cambio de dirección: permite resolver recorridos angulares.
-
Montaje por inserción: facilita conectar tubos compatibles.
-
Cuatro medidas disponibles: ofrece opciones para distintos circuitos.
-
Organización del recorrido: ayuda a evitar tubos doblados o sometidos a tensión.
-
Mantenimiento: permite reemplazar conexiones o modificar tramos del circuito.
Mantenimiento y cuidados
Revisá periódicamente el estado del codo y de los tubos conectados.
Evitá golpes, tirones y esfuerzos laterales. Mantené limpios los alojamientos y reemplazá los extremos de tubo que presenten marcas o deformaciones que afecten el sellado.
Ante una pérdida, despresurizá la instalación y comprobá la inserción, la medida y el estado de los componentes.
Ficha técnica
| Característica |
Detalle |
| Producto |
Codo de conexión rápida |
| Formato |
Angular a 90° |
| Medidas disponibles |
6, 8, 10 y 12 mm |
| Referencia de medida |
Diámetro exterior del tubo |
| Aplicación |
Circuitos de aire comprimido |
| Conexión |
Rápida por inserción, según modelo |
| Material del cuerpo |
Según presentación |
| Tubos admitidos |
Según especificación del fabricante |
| Presión máxima |
Según ficha técnica |
| Temperatura de servicio |
Según ficha técnica |
| Configuración de los extremos |
Verificar en la variante seleccionada |
Comprá en Mongetun
En Mongetun S.A. encontrás codos, uniones, tees, tubos, mangueras y accesorios para instalaciones neumáticas, gomerías y talleres.
Consultanos indicando el diámetro exterior del tubo para elegir la conexión adecuada.
