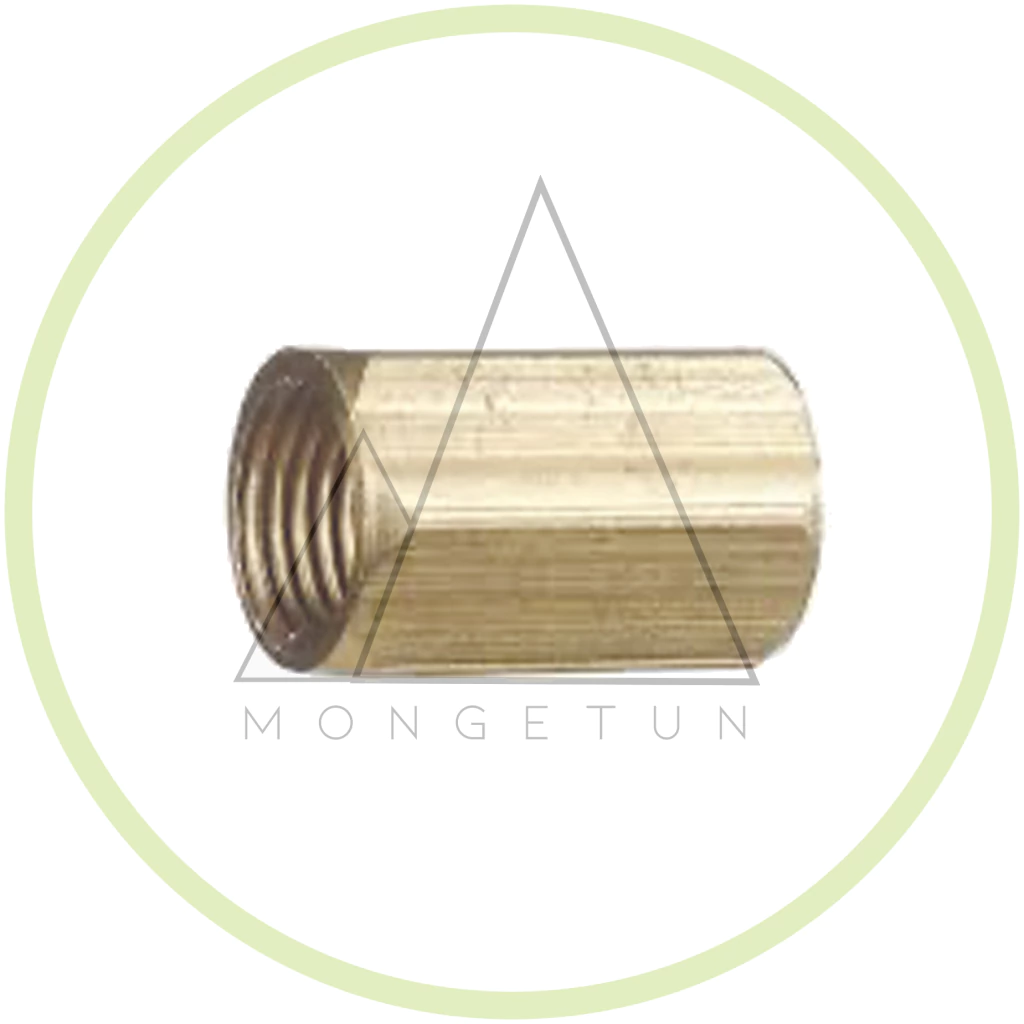

Cupla con Rosca Hembra de 1/4”, 3/8” y 1/2”
La Cupla con Rosca Hembra permite unir dos componentes con rosca macho compatible, dando continuidad a una conexión roscada.
Cuenta con rosca interna en ambos extremos y está disponible en 1/4”, 3/8” y 1/2”. Es un accesorio para el armado, mantenimiento y modificación de instalaciones de aire comprimido en gomerías, talleres y equipos neumáticos, siempre que sus especificaciones sean adecuadas para el servicio.
Seleccioná la medida y el tipo de rosca que coincidan con las piezas que necesitás conectar.
Características principales
-
Producto: cupla roscada.
-
Configuración: hembra–hembra.
-
Formato de unión: recto.
-
Medidas disponibles: 1/4”, 3/8” y 1/2”.
-
Función: unir dos conexiones macho de la misma medida.
-
Montaje: mediante roscado y el sistema de sellado correspondiente.
-
Aplicación: instalaciones y equipos compatibles con el material y las condiciones de servicio de la cupla.
-
Tipo de rosca: a confirmar según presentación.
Opciones disponibles
| Variante |
Conexión de un extremo |
Conexión del otro extremo |
| 1/4” |
Rosca hembra de 1/4” |
Rosca hembra de 1/4” |
| 3/8” |
Rosca hembra de 3/8” |
Rosca hembra de 3/8” |
| 1/2” |
Rosca hembra de 1/2” |
Rosca hembra de 1/2” |
Las medidas indicadas son nominales de rosca. No equivalen directamente al diámetro que se obtiene midiendo la pieza con un calibre.
Para unir conexiones de distintas medidas, debe utilizarse una cupla reductora o una combinación de adaptadores adecuados.
¿Para qué se utiliza?
Se utiliza cuando dos piezas con rosca macho necesitan conectarse entre sí.
Permite:
-
Unir tramos roscados de una instalación.
-
Conectar niples y adaptadores compatibles.
-
Vincular accesorios de una línea de aire comprimido.
-
Modificar el armado de conjuntos neumáticos.
-
Reemplazar una cupla deteriorada o con pérdidas.
La unión se realiza mediante el roscado de las piezas en sus dos extremos.
Aplicaciones en gomerías y talleres
Puede incorporarse a montajes compatibles con:
-
Líneas de aire comprimido.
-
Conexiones de compresores.
-
Válvulas de paso.
-
Reguladores y filtros.
-
Manómetros, mediante adaptadores adecuados.
-
Conjuntos de mangueras con terminales roscados.
-
Accesorios neumáticos de máquinas y puestos de trabajo.
La aptitud debe comprobarse según el material de la cupla, la presión, la temperatura y el fluido de la instalación.
Compatibilidad de roscas
Para obtener una unión adecuada, deben coincidir tanto la medida nominal como el tipo de rosca.
Antes de comprar, verificá:
-
Si necesitás 1/4”, 3/8” o 1/2”.
-
El estándar de las conexiones, como BSP o NPT, según corresponda.
-
El estado de las roscas macho.
-
El método de sellado requerido.
-
El espacio disponible para realizar el ajuste.
Dos piezas con la misma medida nominal pueden tener roscas diferentes. Evitá forzar el montaje si no enroscan correctamente.
Sellado y montaje
El sistema de sellado debe elegirse según el tipo de rosca, el fluido y las instrucciones de los componentes.
Cuando corresponda utilizar cinta o sellador para roscas:
-
Aplicá la cantidad indicada.
-
Evitá que el material ingrese al conducto.
-
Comprobá su compatibilidad con el servicio.
-
Respetá las condiciones de puesta en funcionamiento.
El ajuste excesivo puede dañar las roscas o los componentes conectados. Utilizá herramientas adecuadas sobre las zonas previstas para el montaje.
Qué verificar antes de comprar
| Aspecto |
Qué comprobar |
| Medida |
Coincidencia con las dos conexiones macho |
| Tipo de rosca |
Compatibilidad del estándar |
| Material |
Aptitud para el fluido y el ambiente de trabajo |
| Presión |
Dentro del límite admitido por el producto |
| Temperatura |
Compatible con la cupla y el sellador |
| Paso interno |
Adecuado para las necesidades del circuito |
| Espacio de montaje |
Acceso para roscar y ajustar las piezas |
La medida de rosca, por sí sola, no confirma la presión admisible ni el caudal disponible.
Recomendaciones de instalación
-
Aislá y despresurizá la instalación antes de intervenir.
-
Comprobá la medida y el tipo de rosca de ambas piezas.
-
Revisá y limpiá las conexiones, retirando residuos de sellado anteriores.
-
Aplicá el sistema de sellado correspondiente.
-
Iniciá el roscado manualmente para comprobar que las piezas coincidan.
-
Realizá el ajuste con herramientas adecuadas, sin transmitir esfuerzos innecesarios a otros componentes.
-
Presurizá y verificá la ausencia de pérdidas.
Los tramos de cañería y accesorios deben contar con soporte adecuado para evitar que su peso o movimiento recaigan sobre la unión.
Beneficios para la instalación
-
Unión hembra–hembra: permite conectar dos piezas con rosca macho.
-
Tres medidas disponibles: ofrece opciones para distintos montajes.
-
Formato recto: facilita dar continuidad al recorrido.
-
Reposición: permite renovar conexiones deterioradas.
-
Armado de conjuntos: facilita combinar accesorios roscados compatibles.
Mantenimiento y cuidados
Revisá periódicamente la presencia de pérdidas, el estado exterior de la cupla y la firmeza del conjunto.
Ante una pérdida, despresurizá antes de desmontar o ajustar. Comprobá las roscas y el sistema de sellado, y reemplazá las piezas que presenten daños, corrosión o deformaciones.
Ficha técnica
| Característica |
Detalle |
| Producto |
Cupla roscada |
| Configuración |
Hembra–hembra |
| Formato |
Recto |
| Medidas disponibles |
1/4”, 3/8” y 1/2” |
| Medida en ambos extremos |
Igual, según variante |
| Función |
Unión de dos conexiones macho compatibles |
| Tipo de rosca |
Según presentación |
| Material y terminación |
Según especificación del producto |
| Presión y temperatura admisibles |
Según ficha técnica |
| Sellado |
Según tipo de conexión y servicio |
| Aplicación |
Instalaciones compatibles |
Comprá en Mongetun
En Mongetun S.A. encontrás cuplas, niples, adaptadores, válvulas, mangueras y conexiones para gomerías, talleres e instalaciones de aire comprimido.
Consultanos indicando la medida y el tipo de rosca para elegir la cupla adecuada.
