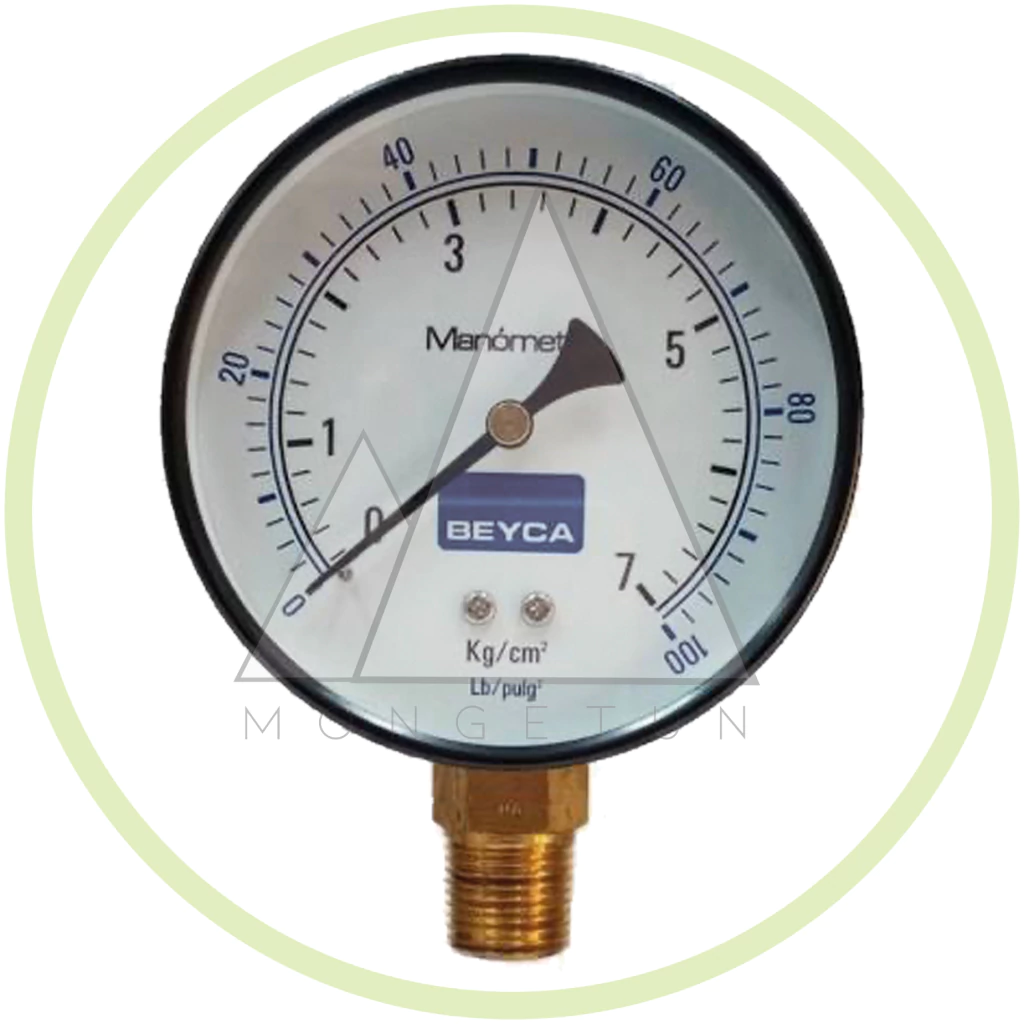

Manómetros Beyca de 100, 140, 200 y 300 Libras
Los Manómetros Beyca permiten visualizar la presión en compresores, líneas de aire y equipos neumáticos compatibles. Son instrumentos para controlar el suministro de aire en gomerías, talleres y establecimientos de mantenimiento.
Disponibles en 100, 140, 200 y 300 libras, permiten elegir la escala adecuada según la presión del equipo y las características de la instalación.
Seleccioná la variante considerando tanto el rango de presión como la conexión y el formato de montaje.
Características principales
-
Marca: Beyca.
-
Producto: manómetro para medición de presión.
-
Opciones de escala: 100, 140, 200 y 300 libras.
-
Unidad de referencia: PSI, equivalente a libras por pulgada cuadrada.
-
Función: indicar la presión en el punto donde se encuentra conectado.
-
Aplicaciones: compresores, circuitos de aire y equipos compatibles con el modelo suministrado.
-
Montaje: según la posición y las características de la conexión.
-
Selección: de acuerdo con la presión de servicio y las especificaciones del equipo.
¿Para qué se utilizan?
Permiten consultar la presión durante el funcionamiento de una instalación o equipo. La lectura ayuda a comprobar las condiciones de suministro y a identificar variaciones que puedan requerir una revisión.
Se utilizan para:
-
Controlar la presión de un depósito de aire, cuando el equipo admite su instalación.
-
Visualizar la presión de salida de un regulador.
-
Consultar la presión en una línea neumática.
-
Reemplazar un manómetro deteriorado, seleccionando un repuesto compatible.
-
Integrarse a equipos de inflado, cuando su diseño y conexión lo permitan.
El manómetro mide la presión. La regulación y el control automático corresponden a otros componentes, como el regulador y el presostato.
Opciones disponibles
En estos instrumentos, la expresión comercial “libras” se refiere a PSI —libras por pulgada cuadrada—, una unidad de presión.
| Variante |
Valor de escala indicado |
Equivalencia aproximada en bar |
Equivalencia aproximada en kg/cm² |
| 100 libras |
100 PSI |
6,9 bar |
7,03 kg/cm² |
| 140 libras |
140 PSI |
9,7 bar |
9,84 kg/cm² |
| 200 libras |
200 PSI |
13,8 bar |
14,06 kg/cm² |
| 300 libras |
300 PSI |
20,7 bar |
21,09 kg/cm² |
Las equivalencias son aproximadas. La denominación habitual kg/cm² corresponde a kilogramos fuerza por centímetro cuadrado (kgf/cm²).
La unidad y el rango completos deben comprobarse en el cuadrante del manómetro seleccionado. El valor de escala no determina la presión a la que debe trabajar el compresor ni la presión de inflado de un neumático.
¿Cómo elegir la escala adecuada?
La elección depende de la presión habitual del sistema, las variaciones que pueda presentar y las indicaciones del fabricante del instrumento.
Antes de comprar, verificá:
-
Presión de trabajo: el rango debe ser adecuado para el funcionamiento del equipo.
-
Presión máxima posible: contemplá las condiciones previstas de la instalación.
-
Facilidad de lectura: una escala excesivamente amplia puede dificultar la apreciación de pequeñas variaciones.
-
Requisitos del equipo: respetá el rango indicado para el repuesto.
-
Condiciones de servicio: revisá la aptitud frente a vibraciones, pulsaciones y temperatura.
Una escala más alta no significa mayor precisión. La precisión depende de la clase y las características del modelo.
Aplicaciones en gomerías y talleres
Compresores de aire
Pueden utilizarse para visualizar la presión del tanque o de la salida regulada, según el lugar de instalación y la compatibilidad del manómetro.
La lectura corresponde al punto de conexión. La presión del depósito puede ser diferente de la disponible después del regulador o en una herramienta.
Instalaciones neumáticas
Permiten consultar la presión en sectores de una línea de aire, conjuntos de regulación y equipos compatibles.
Para seleccionar el instrumento, también deben considerarse las características del fluido y las condiciones de funcionamiento.
Equipos de inflado
Pueden formar parte de un inflador diseñado para incorporar este tipo de instrumento.
Un manómetro conectado al compresor no indica automáticamente la presión del neumático. Para medir una rueda, se necesita un equipo que comunique correctamente el instrumento con su válvula.
Conexión y compatibilidad
Para reemplazar un manómetro, no alcanza con elegir la misma escala. También debe coincidir su conexión con la del equipo.
Comprobá:
-
Medida de rosca.
-
Tipo de rosca, como BSP o NPT, según corresponda.
-
Posición de la conexión: inferior o posterior.
-
Diámetro del cuadrante.
-
Espacio disponible para el montaje.
-
Sistema de fijación, cuando corresponda.
-
Compatibilidad con el fluido y la temperatura de servicio.
La rosca, el diámetro, los materiales y la posición de conexión deben confirmarse para la presentación seleccionada.
Beneficios para el mantenimiento
-
Consulta de presión: permite observar el estado del suministro en el punto de medición.
-
Elección entre distintas escalas: facilita seleccionar una opción acorde con el equipo.
-
Reposición de instrumentos deteriorados: permite recuperar la lectura mediante un reemplazo compatible.
-
Apoyo al diagnóstico: ayuda a detectar variaciones que requieren revisar la instalación.
Una lectura anormal debe evaluarse junto con el funcionamiento del equipo y el estado del propio instrumento.
Instalación y cuidados
Realizá el montaje con el equipo detenido y el circuito despresurizado, siguiendo las instrucciones correspondientes.
Durante la instalación:
-
Utilizá herramientas adecuadas sobre la conexión.
-
Evitá aplicar fuerza de ajuste sobre la caja del instrumento.
-
Empleá el método de sellado indicado para la rosca.
-
Orientá el cuadrante para facilitar la lectura.
-
Comprobá la ausencia de pérdidas al poner el sistema en servicio.
Para conservarlo en condiciones de uso, evitá golpes y revisá periódicamente el visor, la conexión y la indicación de presión.
Si presenta pérdidas, daños o lecturas inconsistentes, verificá su funcionamiento antes de continuar utilizándolo.
Ficha técnica
| Característica |
Detalle |
| Producto |
Manómetro |
| Marca |
Beyca |
| Variantes |
100, 140, 200 y 300 libras |
| Unidad de referencia |
PSI |
| Función |
Indicación de presión |
| Aplicación |
Compresores y sistemas compatibles |
| Diámetro del cuadrante |
Según modelo seleccionado |
| Medida y tipo de rosca |
A confirmar según presentación |
| Posición de conexión |
Según modelo seleccionado |
| Materiales |
Según especificación del modelo |
| Clase de precisión |
Según ficha técnica del instrumento |
| Escalas adicionales |
Según cuadrante de la unidad suministrada |
Comprá en Mongetun
En Mongetun S.A. encontrás manómetros, compresores, reguladores, conexiones, mangueras e insumos para gomerías y talleres.
Consultanos indicando la escala, la rosca y la posición de conexión que necesitás para elegir el manómetro adecuado.
